KJH40系列是金铮机械用户常规的高速、精密、数控自动化横剪生产线，有开卷、整平、定尺、横剪、叠料等主要功能，它主要含有上料小车、辅助支撑、开卷机、液压引料机、校平机、限位装置、伺服电机定尺、剪板机、输送台、气动叠料、出料工作台、液压系统，整条线采用PLC集中控制，人机界面显示，是以三菱、安川、西门子、包米勒、台达、施耐德等为主导品牌的电控系统

一、产品简介

KJH40系列是金铮机械用户常规的高速、精密、数控自动化横剪生产线，有开卷、整平、定尺、横剪、叠料等主要功能，它主要含有上料小车、辅助支撑、开卷机、液压引料机、校平机、限位装置、伺服电机定尺、剪板机、输送台、气动叠料、出料工作台、液压系统，整条线采用PLC集中控制，人机界面显示，是以三菱、安川、西门子、包米勒、台达、施耐德等为主导品牌的电控系统。常规可加工卷料厚度从0.2MM~6MM，宽度从150MM~2000MM，卷料可承受重达25T，剪切精度可达±0.5MM/M，机组最高速度可达60M/min; 根据客人需求，还可以添加收纸、覆膜等辅助功能，具有自动化程度高、校平质量好、剪切精度准、生产效率高、性能稳定可靠、操作维护方便等特点。

二、主要优点：

1、标准、专注、高速钢带材料剪切配置

2、适合产量需求大的企业或专注钢带加工中心

3、独立NC伺服送料定尺装置

4、可以添加护膜、拆膜等选配

5、可以根据材料重量选配双头或单头液压开卷

6、德国、日本产等著名牌电控更加保障精度与稳定性

三、主要单机

1、上料小车

2、辅助支撑

3、液压开卷机

4、精密校平机

5、侧导位

6、活套

7、精密NC定尺

8、液压剪床

9、输送带

10、叠料架

11、升降台车

12、出料台车

13、油压系统

14、气动系统

15、电控系统

四、选配参数

规格型号	厚度范围	宽度范围	校平精度(mm)	剪切公差(mm)	线速度	承重(t)
规格型号	（mm）	（mm/)	校平精度(mm)	剪切公差(mm)	(m/min)	承重(t)
KJH40-2*650	0.3-2	150-650	1.2	±0.5	40	3、5
KJH40-2*850	0.3-2	300-850	1.2	±0.5	40	5、10
KJH40-2*1050	0.3-2	300-1050	1.2	±0.5	40	5、10
KJH40-2*1300	0.3-2	400-1300	1.2	±0.5	40	10、15
KJH40-2*1600	0.3-2	400-1600	1.2	±0.5	40	15、20
KJH40-3*650	0.4-3	150-650	1.2	±0.5	40	3、5
KJH40-3*850	0.4-3	300-850	1.2	±0.5	40	5、10
KJH40-3*1050	0.4-3	300-1050	1.2	±0.5	40	10、15
KJH40-3*1300	0.4-3	400-1300	1.2	±0.5	40	10、15
KJH40-3*1600	0.4-3	400-1600	1.2	±0.5	40	15、20
KJH40-4*1300	0.5-4	400-1300	1.2	±0.5	40	10、15
KJH40-4*1600	0.5-4	400-1600	1.2	±0.5	40	10、15
KJH40-4*2000	0.5-4	500-2000	1.2	±0.5	40	15、20
KJH40-6*1600	1月6日	400-1600	1.5	±0.5	40	20、25
KJH40-6*2000	1月6日	500-2000	1.5	±0.5	40	20、25

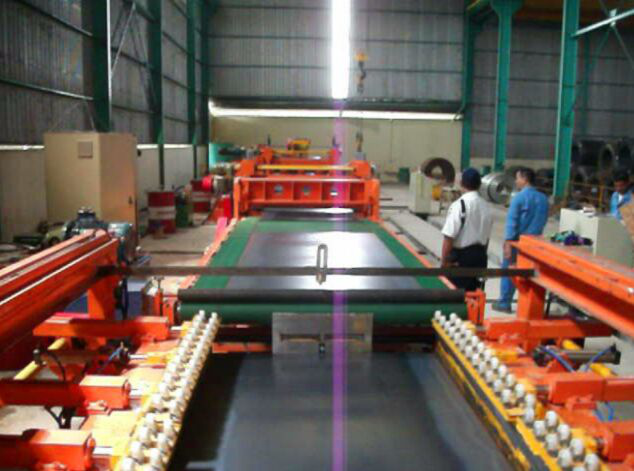

开卷校平剪切平板线KJH40-3-1600
